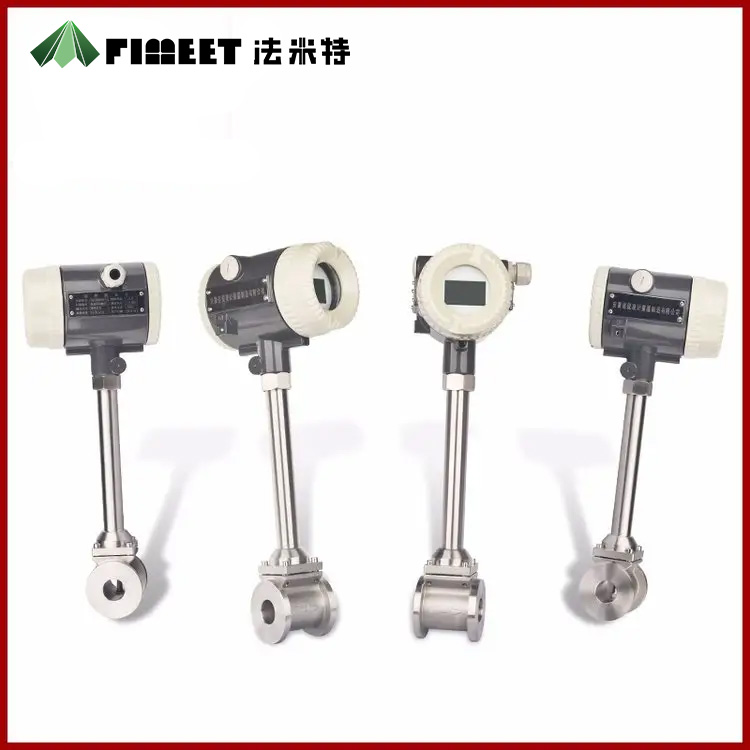

法米特渦街流量計安裝前后尺寸

法米特渦街流量計安裝前后直管段的核心要求為：上游直管段長度需15D-50D（常規工況）或≥10D（加裝整流器時），下游直管段需≥5D?。?

具體說明如下：

?常規安裝要求?

根據HG20507-2014《自動化儀表選型設計規范》：

?上游直管段?：通常為管道直徑的15倍至50倍（15D-50D）。

?下游直管段?：不小于5倍管道直徑（≥5D）。

示例：若流量計口徑為100mm（對應D=100mm），則上游直管段需1.5m-5m，下游需0.5m。

?加裝整流器時的特殊要求?

若上游安裝整流器（流動調整器），則：

?上游直管段?可縮短至≥10D。

?下游直管段?仍保持≥5D。

適用場景：當現場直管段長度不足時，通過整流器改善流態，但需注意增加安裝成本。

?輔助安裝規范?

避免上游存在閥門、泵等干擾源，若無法避開，調節閥應安裝在下游≥10D處。

管道內徑需與流量計表體內徑匹配（誤差≤±5%），且安裝需保證同軸度（偏差＜0.05D）。

其他注意事項可進一步參考GB 50093-2013或SH/T 3104-2013等規范。
