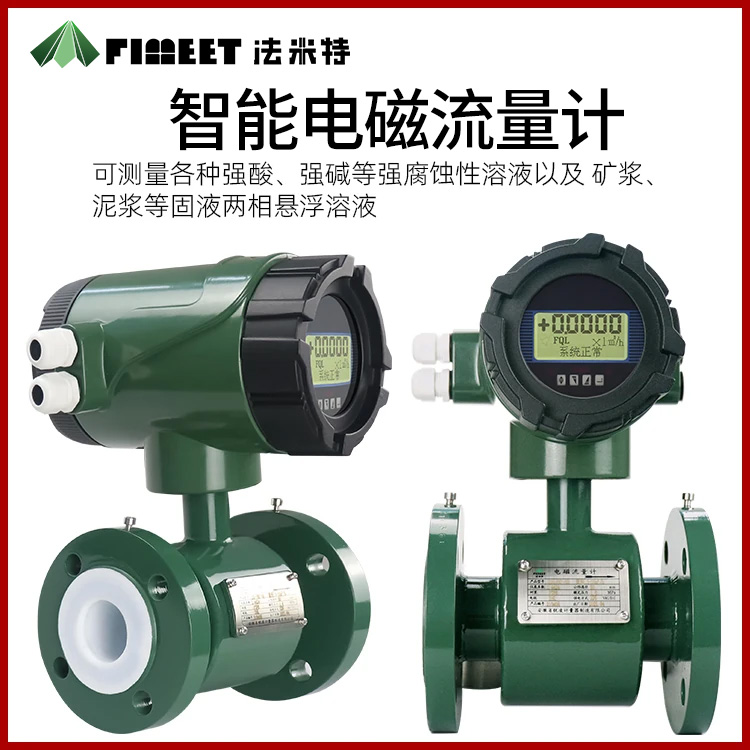

一體式電磁流量計接線端子說明

?

1. 電源端子?

?L1/L2（或L/N）?：接入220V或24V交流電源，火線接L1（或L），零線接L2（或N），部分型號需通過FUSE端子連接保險絲（1A規格）?。

?2. 信號輸出端子?

?I+與COM?：用于4-20mA電流信號輸出，I+為信號正極，COM為公共接地端?。

?P+與COM?：頻率/脈沖信號輸出，P+為脈沖正極，COM為公共接地端，支持雙向流量計量?。

?3. 報警輸出端子?

?AL與COM?：下限報警輸出，AL為報警信號端，COM為報警接地端?。

?AH與COM?：上限報警輸出，AH為報警信號端，COM為報警接地端?。

?4. 通訊端子?

?T+與T-?：支持RS485通訊協議，用于數據傳輸與遠程監控，部分型號需另接G（RS232通訊地）?。

?5. 信號線與屏蔽線處理?

?傳感器信號線?：通常為雙絞屏蔽線，屏蔽層需接SGND端子（信號地），信號線分別接SIG1/SIG2端子（電極信號輸入）?。

?勵磁線?：部分分體式設計需接EXT+和EXT-端子（勵磁電流輸入），但一體式通常已內置集成?。

?接線注意事項?

?電源匹配?：確認電源電壓與流量計額定電壓一致，避免誤接導致設備損壞?。

?信號屏蔽?：使用屏蔽線并確保接地良好，減少電磁干擾對信號穩定性的影響?。

?極性要求?：電流/脈沖信號需嚴格區分正負極，反向接線可能導致數據異常?。

?參考接線圖?：不同型號端子布局可能略有差異，操作前需查閱設備手冊或?qū)嵨锝泳€圖?。

通過上述端子說明與規范操作，可確保法米特一體式電磁流量計穩定運行并準確傳輸數據。
