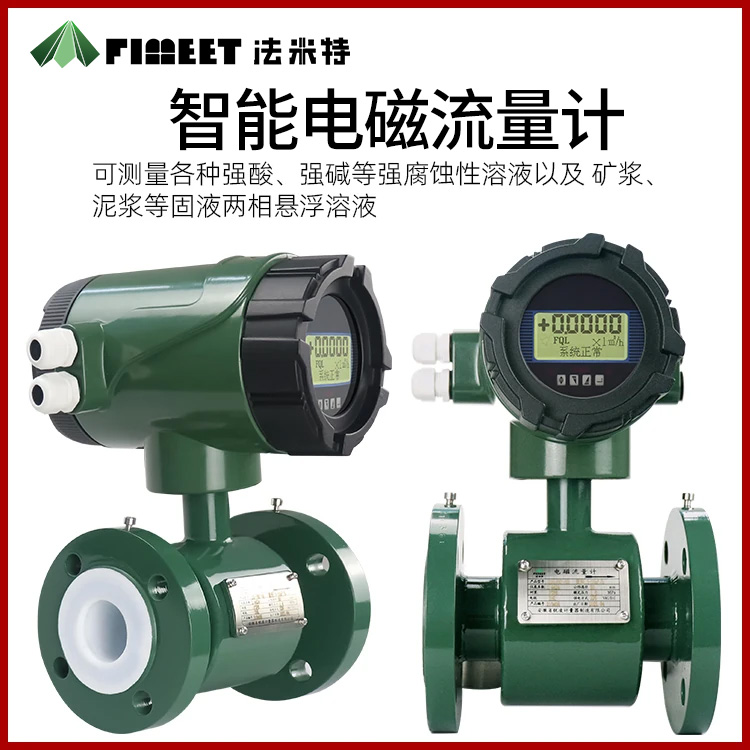

電磁流量計的信號線應該如何連接

電磁流量計信號線接線需根據信號類型（如4-20mA、RS485、脈沖）連接至對應端子，并確保正確接地和屏蔽，?具體方法需參考設備說明書?，以避免干擾或損壞。??

信號線類型與接線方法

電磁流量計信號線主要包括模擬輸出、數字通訊和脈沖輸出三類，接線端子通常標注于變送器或接線盒上：

?4-20mA模擬信號?：用于連續流量輸出。

正極接“AOUT”或“ICOUT”端子，負極接“ACOM”或“ICOM”端子。??

負載阻抗需≤500Ω，無需外部供電。??

?RS485通訊信號?：用于遠程數據傳輸。

“TRX+”接“T+”或“TSR+”，“TRX-”接“T-”或“TSR-”。??

使用屏蔽雙絞線，屏蔽層單端接地。??

?脈沖/頻率信號?：用于流量累計或事件觸發。

正極接“POUT”或“PUL”端子，負極接“PCOM”或“PCOM”端子。??

通用接線步驟與注意事項

?接線步驟?：

先連接傳感器和變送器的接地線至共同接地點。??

按信號類型連接對應端子，避免與電源線并行。??

檢查所有連接是否牢固，使用萬用表測試電阻。??

?關鍵注意事項?：

?接地要求?：接地電阻＜10Ω，使用≥1.6mm2銅線。??

?屏蔽處理?：長距離信號線需用屏蔽電纜，兩端接地。??

?極性區分?：嚴格區分正負極，錯誤連接可能導致設備損壞。??

?環境防護?：信號線避免強磁場或高溫，必要時用保護管。??
